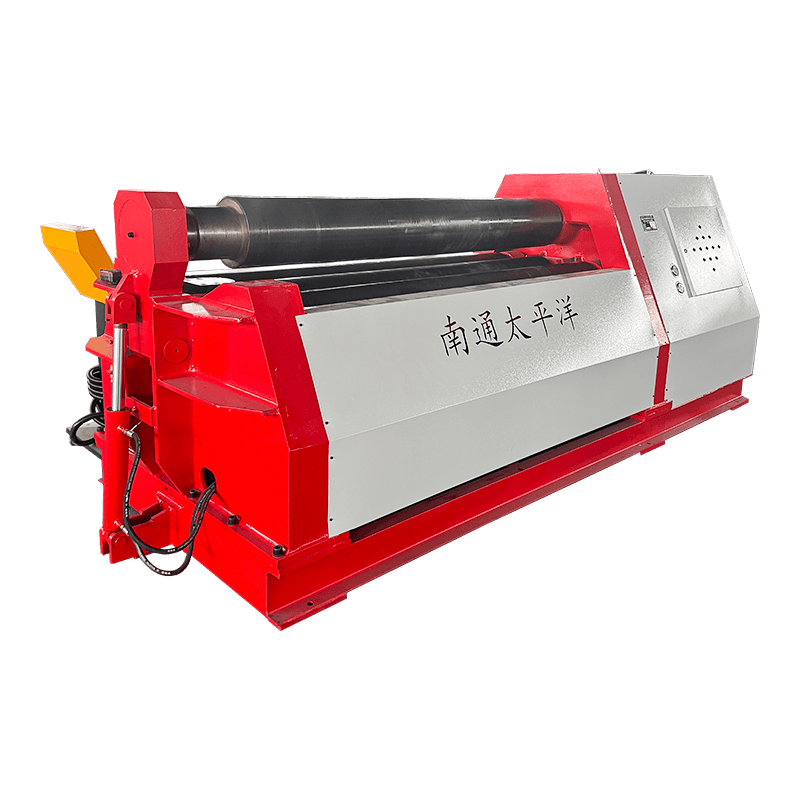

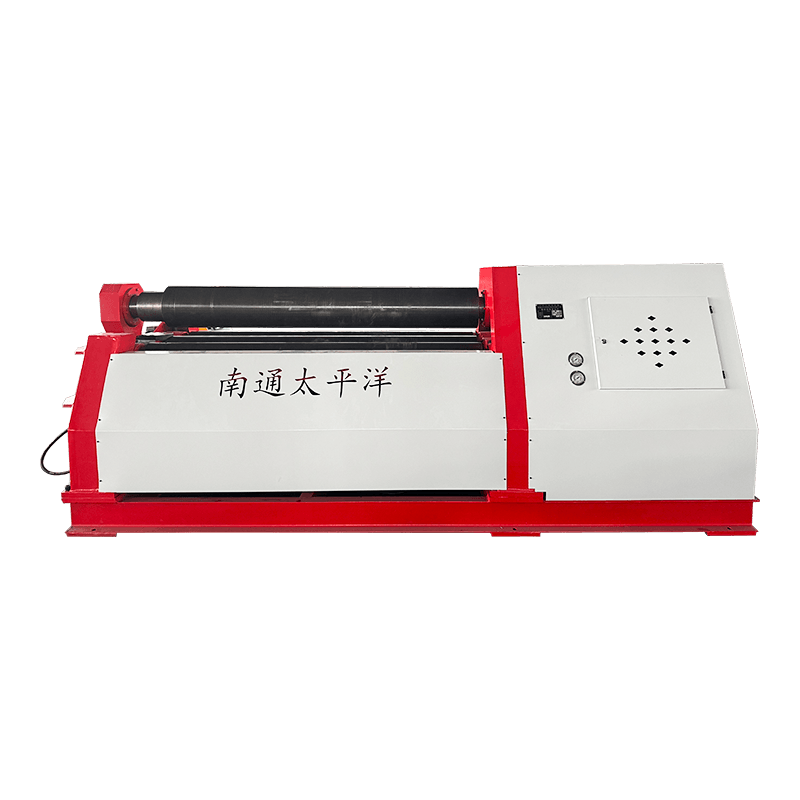

Laminatoio a 4 rulli serie W12

La macchina per la laminazione di piastre a 4 rulli della serie W12 è una soluzione di piegatura idraulica delle piastre ad alta efficienza progettata per la pre-piegatura e la laminazione di piastre metalliche in pezzi cilindrici, conici o curvi. Ampiamente utilizzata nei recipienti a pressione, nelle caldaie, nelle condutture e nell'industria dell'acciaio strutturale, questa macchina integra la pre-piegatura e la formatura in un'unica operazione, eliminando la necessità di attrezzature aggiuntive.

Struttura e principio di funzionamento
La macchina adotta una configurazione a quattro rulli:
Il rullo superiore e il rullo motore principale, il cui movimento verticale è controllato da un motore idraulico per un funzionamento stabile e potente.
Il rullo inferiore applica la forza di serraggio alla piastra tramite un cilindro idraulico, garantendo una tenuta salda durante il processo di formatura.
I due rulli laterali, posizionati simmetricamente su entrambi i lati del rullo inferiore, si muovono lungo la guida inclinata. Sono azionati da un sistema meccanico costituito da dadi, viti senza fine e viti principali, che forniscono supporto laterale e forza di formatura controllata.
Questo design consente di pre-piegare entrambe le estremità della lamiera in un'unica configurazione, riducendo gli sprechi di materiale e migliorando l'efficienza rispetto alle macchine a tre rulli.

Caratteristiche principali
Formatura in un solo passaggio: La pre-piegatura e la laminazione possono essere completate sulla stessa macchina, risparmiando tempo di configurazione
Azionamento completamente idraulico: Funzionamento regolare, elevata rigidità e forza di serraggio affidabile
controllo della precisione: Sistema CNC opzionale per il controllo automatico delle posizioni dei rulli, migliorando la ripetibilità
Ampia compatibilità dei materiali: Adatto per piastre in acciaio al carbonio, acciaio inossidabile, alluminio e leghe
Funzionamento semplice: Pannello di controllo intuitivo con modalità manuale e automatica

Applicazioni
Recipienti a pressione e caldaie
Produzione di tubi
Torri eoliche e fabbricazione di strutture in acciaio
Industrie automobilistiche e cantieristiche

Indagine

Descrizione del prodotto

Specifiche

Modello

Spessore
della piastra a spirale
(mm)

Prepiegatura massima
Spessore
(mm)

Larghezza di
piatto arrotolato
(mm)

Resa della piastra
Forza
(MPa)

Diametro di
Rullo superiore
(mm)

Motore principale
(KW)

Peso
(KG)

Nel complesso
Dimensioni
LXPXA
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

La descrizione e le specifiche fornite in questo catalogo sono soggette a modifiche senza preavviso.

Contattaci per maggiori dettagli

Non esitare a contattare quEo hai bisogno di noi!

SUBMIT

Di
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other prodotti, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Come professionista China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, La società ha ora la possibilità di progettare, sviluppare e produrre prodotti standard e attrezzature non standard. I prodotti vendono bene in tutto il paese, un gran numero di esportazioni nel sud -est asiatico, in Europa, negli Stati Uniti e nel Medio Oriente. La società copre un'area di oltre 20.000 metri quadrati, con un gruppo di ingegneri e tecnici con ricche apparecchiature professionali, di produzione e test sono complete. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the filiali, fare del nostro meglio per soddisfare le esigenze dei clienti domestici ed stranieri.


Nel mondo di oggi pieno di speranza e opportunità, le macchine utensili del Pacifico e i nostri clienti vanno di pari passo per lo sviluppo comune.

Notizia
Estensione della conoscenza del settore

1. Introduzione a Piegatrice a 4 rulli

La macchina piegatubi a 4 rulli, nota anche come macchina piegatrice a 4 rulli serie W12, è un'attrezzatura per la laminazione di piastre ad alte prestazioni ampiamente utilizzata per formare forme cilindriche, ad arco e coniche da lamiere. È essenziale in settori quali la costruzione navale, i recipienti a pressione, le torri eoliche e la produzione di strutture in acciaio pesante.

Rispetto alle tradizionali macchine a 3 rulli, il design a 4 rulli migliora l'efficienza di 30%–50% e riduce lo spreco di materiale fino a 20% , rendendolo una soluzione preferita per la formatura di lastre di precisione.

Nantong Pacific CNC Machine Tool Co., Ltd è un'impresa chiave dell'industria nazionale dei macchinari, situata nella zona di sviluppo economico e tecnologico di Haian, dove l'ambiente è bello e il traffico è conveniente, il che facilita la rapida creazione di comunicazioni tra imprese e clienti. L'azienda è completamente attrezzata, specializzata nella produzione di cesoie, piegatrici, laminatoi, presse idrauliche, punzonatrici e altri prodotti, ampiamente utilizzata in: industria leggera, aviazione, costruzione navale, metallurgia, strumentazione, elettrodomestici, prodotti in acciaio inossidabile, industria dell'edilizia e della decorazione. I nostri prodotti vendono bene sia in patria che all'estero.

2. Principio di funzionamento di Macchina W12 a 4 rulli

(1) Sistema di trasmissione principale del rullo superiore

Il rullo superiore funge da componente di guida principale, alimentato da motori idraulici che garantiscono una rotazione stabile e potente per operazioni di laminazione continua.

(2) Movimento verticale del rullo inferiore

Il rullo inferiore si muove verticalmente sotto la pressione idraulica, applicando forza attraverso l'olio idraulico nel cilindro per bloccare saldamente la lamiera. Ciò garantisce una distribuzione uniforme della pressione.

(3) Sistema di regolazione del rullo laterale

I rulli laterali su entrambi i lati si muovono lungo i binari di guida utilizzando meccanismi a vite, vite senza fine e madrevite, consentendo un controllo preciso della curvatura per diversi spessori di lamiera.

La macchina lo consente pre-piegatura e calandratura di entrambe le estremità della lamiera sulla stessa attrezzatura , migliorando in modo significativo la produttività e riducendo i tempi di movimentazione dei materiali.

3. Vantaggi chiave del laminatoio a 4 rulli

  1. Alta efficienza: Il bloccaggio una tantum completa la laminazione e la pre-piegatura.
  2. Formatura di precisione: La precisione raggiunge ±0,5 mm per strutture cilindriche.
  3. Manodopera ridotta: Il controllo idraulico automatizzato riduce l'intervento manuale.
  4. Ampia applicazione: Adatto per piastre da 2 mm a 80 mm di spessore.
  5. Prestazione stabile: La sincronizzazione idraulica garantisce una qualità di rotolamento costante.

4. Panoramica dei parametri tecnici

Articolo Specifica Vantaggio in termini di prestazioni
Spessore della piastra 2–80 mm Ampia gamma di applicazioni
Precisione di rotolamento ±0,5 mm Formatura ad alta precisione
Miglioramento dell'efficienza 30%–50% Ciclo produttivo più veloce
Specifiche tecniche della macchina arrotolatrice per piastre a 4 rulli serie W12

5. Applicazioni industriali

La piegatrice a 4 rulli è ampiamente utilizzata in:

  • Produzione di recipienti a pressione
  • Produzione torri eoliche
  • Industria della costruzione navale
  • Fabbricazione di strutture in acciaio

6. Domande frequenti

Q1: Qual è il vantaggio principale della struttura a 4 rulli?

Consente la pre-piegatura e la laminazione in un'unica macchina, migliorando l'efficienza e riducendo gli sprechi di materiale.

Q2: Quale intervallo di spessori può gestire?

Può gestire piastre in acciaio da 2 mm fino a 80 mm a seconda della capacità del modello.

Q3: È disponibile il controllo CNC?

Sì, i sistemi CNC sono opzionali e migliorano significativamente il livello di precisione e automazione.
