A laminatoio idraulico per piastre forma una lamiera piana in una forma curva o cilindrica alimenteo la piastra tra rulli rotanti mentre i cilindri idraulici applicano una pressione costante e regolabile per piegare leggermente il materiale ad ogni passaggio. Il rullo superiore (o i rulli laterali, a seconda del modello) viene spinto verso il basso o verso l'interno dalla potenza idraulica anziché da ingranaggi o viti, in modo che l'operatore possa regolare con precisione la forza di piegatura in tempo reale e mantenere tale pressione in modo coerente su tutta la lunghezza della lamiera.
Questo è il principio di funzionamento alla base di quasi tutte le macchine oggi commercializzate come a Laminatoio per piastre in acciaio , Piegatrice idraulica per piastre , o Arrotolatore per piastre a 4 rulli , sia che si trovi in una piccola officina di lavorazione dei metalli o che funzioni come un Laminatoio per piastre per carichi pesanti su una linea di produzione di un cantiere navale. Le sezioni seguenti analizzano il processo passo dopo passo, confrontano le configurazioni comuni dei rulli e spiegano in che modo il tipo di materiale, lo spessore della piastra e la disposizione dei rulli influiscono sul risultato finale.
| Caratteristica | Arrotolatore per piastre a 3 rulli | Arrotolatore per piastre a 4 rulli |
|---|---|---|
| Fase di pre-piegatura | Spesso necessita di un passaggio o di un dispositivo separato | Integrato nel ciclo di laminazione |
| È necessario capovolgere la piastra | A volte, su design asimmetrici | Raramente necessario |
| Caso d'uso tipico | Fabbricazione generale dell'officina | Precisione e cicli di produzione ripetuti |
Ogni macchina per laminazione di lastre , indipendentemente dal numero di rulli utilizzati, si basa sulla stessa idea di fondo: tre o più punti di contatto spingono la piastra fuori da una linea retta, forzando il metallo oltre il suo punto di snervamento in modo controllato in modo che assuma una curva permanente invece di ritornare piatta. Su una macchina idraulica, la forza dietro tale pressione proviene da cilindri azionati da olio anziché da una vite meccanica, motivo per cui i progetti idraulici sono generalmente più facili da regolare a metà ciclo.
Immaginate la piastra appoggiata su due rulli di supporto inferiori mentre un rullo superiore preme tra di loro. Mentre la piastra viene spinta avanti e indietro, il rullo superiore scende gradualmente con piccoli incrementi, restringendo la curvatura ad ogni passaggio. Il cilindro idraulico che tiene il rullo superiore mantiene costante la forza verso il basso anche quando la resistenza della piastra cambia in prossimità dei bordi, motivo per cui i sistemi idraulici tendono a produrre una curva più uniforme lungo la larghezza della piastra rispetto a una configurazione puramente meccanica.
L'aggiunta di un quarto rullo o lo spostamento dei rulli laterali in senso orizzontale invece di spostare solo il rullo superiore in verticale modifica il modo in cui vengono gestiti i bordi della piastra. Questa è la principale differenza tecnica tra le configurazioni dei rulli trattate nelle sezioni successive e influisce direttamente sulla quantità di materiale piatto e srotolato rimasto alle estremità della lamiera dopo la formatura.
Un tipico Laminatrice idraulica per piastre CNC è costruito da un insieme abbastanza piccolo di parti che lavorano insieme. Capire cosa fa ciascuna parte rende molto più semplice leggere la scheda tecnica di una macchina o risolvere un problema di rotolamento in officina.
Layout strutturale semplificato di una macchina arrotolatrice idraulica a 4 rulli, mostrato in stile isometrico per chiarezza
Una volta caricata una lastra, una macchina rullatrice idraulica si muove attraverso una sequenza abbastanza coerente, indipendentemente dal fatto che si tratti di un'unità officina compatta o di una grande macchina per laminazione di lastre per carichi pesanti movimentazione dell'acciaio strutturale.
Su una macchina manuale l'operatore valuta ogni passaggio ad occhio e misurando lo scarto; su a Laminatrice idraulica per piastre CNC , le posizioni dei rulli e gli obiettivi di pressione sono programmati in anticipo, quindi le parti ripetute risultano con minori variazioni da pezzo a pezzo.
La maggior parte degli acquirenti che ricercano a Laminatoio idraulico per piastre finiamo per confrontare i layout a tre e quattro rulli, poiché entrambi sono ampiamente disponibili e ciascuno si adatta a un modello di produzione diverso.
| Configurazione | Come piega la piastra | Ideale per |
|---|---|---|
| 2 Rotolare | La lamiera viene pre-piegata su una pressa, quindi avvolta attorno ad un rullo condotto | Lamiera di spessore sottile, fabbricazione leggera |
| 3 Rotoli, Asimmetrico | Il rullo superiore si sposta verso il basso tra due rulli inferiori fissi | Officina generale e lavori di riparazione |
| 3 rotoli, doppia presa | Entrambi i rulli inferiori si muovono per pizzicare e pre-piegare la lamiera | Fabbricazione di acciaio di medio volume |
| 4 Rotolo | I rulli superiore e inferiore si allineano verticalmente, i rulli laterali si spostano orizzontalmente | Cilindri di precisione, produzione ripetuta, attività gravose di laminazione di lastre |
Punteggio illustrativo della comodità di prepiegatura in base alla configurazione del rullo, scala da 1 a 10, più alto significa meno lavoro di prepiegatura separato richiesto
A Laminatoio per piastre in acciaio non è limitato a un singolo tipo di metallo. La variabile principale che cambia da un materiale all’altro è la resistenza offerta dalla piastra mentre si piega, che a sua volta influisce sul numero di passaggi necessari e sulla forza idraulica che la macchina deve sostenere.
Resistenza alla formatura relativa illustrativa per tipo di materiale, basata sul comportamento tipico di flessione del rullo, non su una misurazione fissa
La lamiera più spessa necessita di un diametro del rullo maggiore e di più passaggi per raggiungere la stessa curvatura del materiale più sottile, poiché la fibra esterna di una lamiera spessa deve allungarsi ulteriormente per seguire la curvatura. Questo è il motivo per cui una macchina è valutata per un certo macchina per laminazione di lastre capacity elenca sia lo spessore massimo che il diametro minimo del rullo corrispondente e spiega perché spingere una lamiera vicino al limite di spessore superiore di solito significa rallentare la velocità di avanzamento ed eseguire passaggi più leggeri e più frequenti.
Rapporto tipico tra lo spessore della lamiera di acciaio al carbonio e le passate di laminazione necessarie per raggiungere un cilindro standard, solo guida generale
Se la maggior parte del tuo lavoro si svolge vicino all'estremità superiore di una macchina progettata per il lavoro di laminazione dello spessore massimo della lamiera, aspettati tempi di ciclo più lunghi, poiché gli ultimi millimetri di capacità richiedono sempre più passaggi rispetto alla metà dell'intervallo. Gli acquirenti che rullano regolarmente piastre strutturali spesse tendono ad aumentare la dimensione del telaio successivo piuttosto che utilizzare una macchina più piccola al suo limite assoluto.
La scelta tra un rullo idraulico e un design meccanico dipende dal modo in cui viene generata e controllata la forza di piegatura. Le macchine meccaniche muovono il rullo superiore con una vite motorizzata o un set di ingranaggi, il che è semplice ma si regola a passi fissi. Le macchine idrauliche utilizzano la pressione dell'olio, che consente una regolazione continua e precisa e consente al sistema di mantenere una forza impostata anche se la resistenza della piastra varia leggermente lungo la sua larghezza.
Confronto illustrativo, l'area blu più scura rappresenta le macchine idrauliche, l'area blu più chiara rappresenta le macchine meccaniche, entrambe su una scala generale a 5 punti
Le macchine idrauliche generalmente offrono un vantaggio in termini di controllo di precisione e coerenza della forza, motivo per cui dominano il mercato Produttore di macchine per laminazione di piastre CNC segmento finalizzato alla produzione ripetuta. Le macchine meccaniche possono ancora essere una soluzione ragionevole per lavori più leggeri e semplici in cui la regolazione precisa della pressione ha meno importanza. Nessuno dei due progetti è universalmente corretto; la scelta giusta dipende dall'intervallo di spessori della lamiera, dalle dimensioni del lotto e dalla quantità di automazione richiesta dal flusso di lavoro.
Poiché la laminazione delle lastre trasforma il materiale piatto in forme strutturali curve, l'attrezzatura è presente ovunque un'officina abbia bisogno di cilindri, coni o sezioni arcuate anziché di pannelli piatti.
| Industria | Parti laminate tipiche |
|---|---|
| Costruzione navale | Sezioni dello scafo, fasciame curvo |
| Recipienti e serbatoi a pressione | Gusci cilindrici, anelli per serbatoi di stoccaggio |
| Torri eoliche e di servizio | Sezioni della torre di grande diametro |
| Edilizia e architettura | Pannelli di facciata curvi, supporti ad arco |
| Fabbricazione generale dell'acciaio | Sezioni di tubi, canalizzazioni, staffe personalizzate |
In tutti i casi di cui sopra, la macchina per la laminazione si trova all'inizio della linea di produzione, poiché la forma laminata di solito deve essere completata prima che la saldatura, il rivestimento o l'assemblaggio possano continuare.
Un'utile guida alla scelta della calandra inizia dalle parti che effettivamente devi produrre, non dalla scheda tecnica della macchina. Analizzare i fattori seguenti in ordine.
| Fattore | Cosa controllare |
|---|---|
| Spessore massimo della piastra | Abbinalo al tuo lavoro regolare più spesso, non solo alla media |
| Larghezza della piastra o lunghezza del rotolo | Dovrebbe coprire la lastra più ampia con un certo margine di lavoro |
| Configurazione del rotolo | 3 rulli per lavori generali, 4 rulli per una minore pre-piegatura e una tolleranza più stretta |
| Miscela di materiali | L'acciaio inossidabile e quello legato richiedono una forza disponibile maggiore rispetto all'acciaio dolce |
| Sistema di controllo | Manuale per volumi ridotti, CNC per cicli ripetuti e consistenza più stretta |
| Dimensioni del lotto e ripetibilità | Il volume più elevato favorisce il controllo della macchina arrotolatrice idraulica CNC |
Una volta mappati questi fattori rispetto al piano di produzione, diventa molto più semplice confrontare una compatta Laminatoio idraulico per piastre contro uno più grande Laminatoio per piastre per carichi pesanti a parità di condizioni, poiché entrambi vengono giudicati in base allo stesso carico di lavoro reale anziché a specifiche generiche di brochure.
L'attenzione di routine a questi punti mantiene la macchina idraulica per laminazione delle lastre in funzione entro la sua tolleranza nominale e riduce i tempi di fermo macchina non pianificati durante i periodi di intensa produzione.
L'aggiunta del controllo CNC a una macchina idraulica per laminazione di lastre non cambia il principio di piegatura sottostante, ma cambia il modo in cui tale principio diventa ripetibile da una parte all'altra. Un ciclo programmato applica ogni volta la stessa posizione del rullo e la stessa sequenza di pressione, il che è più importante nei lavori con requisiti di tolleranza tra lotto e lotto ristretti, come gusci di recipienti a pressione o sezioni di torri che devono essere allineati in modo pulito in corrispondenza del cordone di saldatura.
Nantong Pacific CNC Machine Tool Co., Ltd, con sede nella zona di sviluppo economico e tecnologico di Haian, opera nel settore delle apparecchiature di cesoiatura, piegatura, laminazione e pressa idraulica per clienti nei settori della costruzione navale, dell'edilizia, della fabbricazione di acciaio inossidabile e dei settori correlati. Come a laminatoio idraulico per piastre manufacturer and laminatoio idraulico per piastre supplier Servendo sia il mercato nazionale che quello di esportazione, l'azienda progetta e produce macchine di serie standard e attrezzature non standard costruite attorno ad una specifica linea di produzione. Acquirenti che confrontano a Produttore di macchine per laminazione di piastre CNC per un'officina di fabbricazione nuova o in espansione, sono invitati a condividere l'intervallo di spessore della lamiera, la larghezza e la dimensione tipica del lotto in modo che la configurazione possa essere adattata al carico di lavoro effettivo piuttosto che a un modello di catalogo generico.
Si tratta di una macchina per la formatura dei metalli che piega la lamiera piana in forme curve o cilindriche utilizzando rulli posizionati e pressati da cilindri idraulici, offrendo all'operatore un controllo costante e regolabile sulla forza di piegatura.
La piastra passa avanti e indietro tra i rulli rotanti mentre i rulli superiori o laterali applicano gradualmente più pressione ad ogni passaggio, restringendo la curvatura passo dopo passo fino a raggiungere la forma target.
I materiali comuni includono acciaio al carbonio, acciaio inossidabile, alluminio e acciaio legato, ciascun materiale richiede un diverso equilibrio tra forza idraulica e numero di passaggi.
Il costo dipende da fattori quali la configurazione del rullo, lo spessore massimo della lamiera, la lunghezza del rotolo e il livello di automazione CNC, quindi la maggior parte degli acquirenti richiede un preventivo su misura in base alle dimensioni della lamiera e al volume di produzione.
La capacità varia in base alle dimensioni del telaio della macchina, con modelli più leggeri adatti a lamiere di spessore più sottile e modelli di laminatoi per lamiere per carichi pesanti costruiti per lamiere strutturali più spesse, quindi lo spessore massimo e la lunghezza del rotolo devono sempre essere controllati rispetto alla propria gamma di materiali.
Inizia dalla lastra normale più spessa e più larga, quindi abbina la configurazione del rullo, la forza idraulica disponibile e il tipo di controllo alla dimensione tipica del lotto, come spiegato nella sezione della guida alla selezione sopra.
Una macchina a 3 rulli solitamente necessita di una fase di pre-piegatura separata per il bordo della lamiera, mentre una macchina a 4 rulli integra la pre-piegatura nel ciclo normale utilizzando i suoi rulli laterali regolabili orizzontalmente, che riducono il ribaltamento e la movimentazione aggiuntiva.
Le macchine idrauliche generalmente offrono un controllo della pressione più preciso e coerente, adatto a lavori di precisione e di produzione ripetuta, mentre le macchine meccaniche possono comunque essere un'opzione praticabile per lavori più semplici e con volumi inferiori.

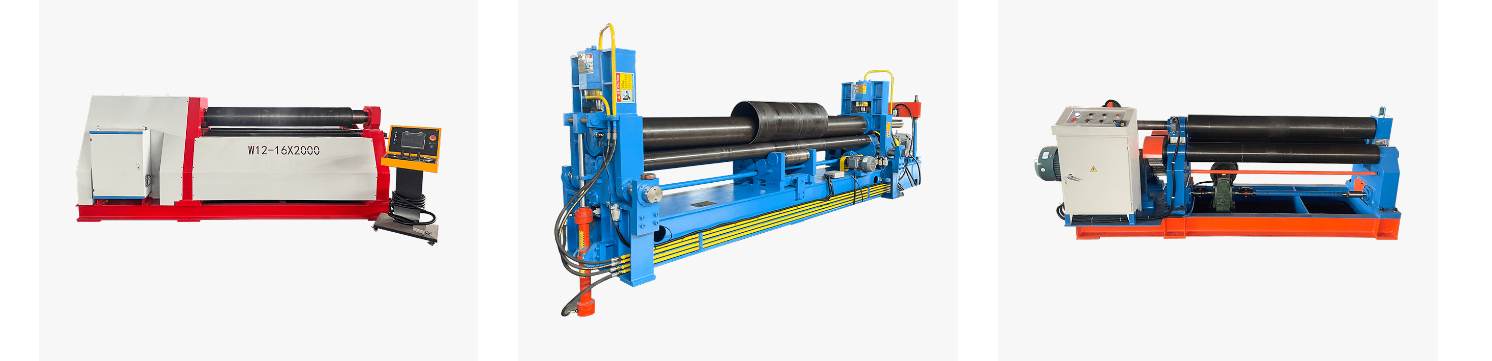

Prodotti correlati
