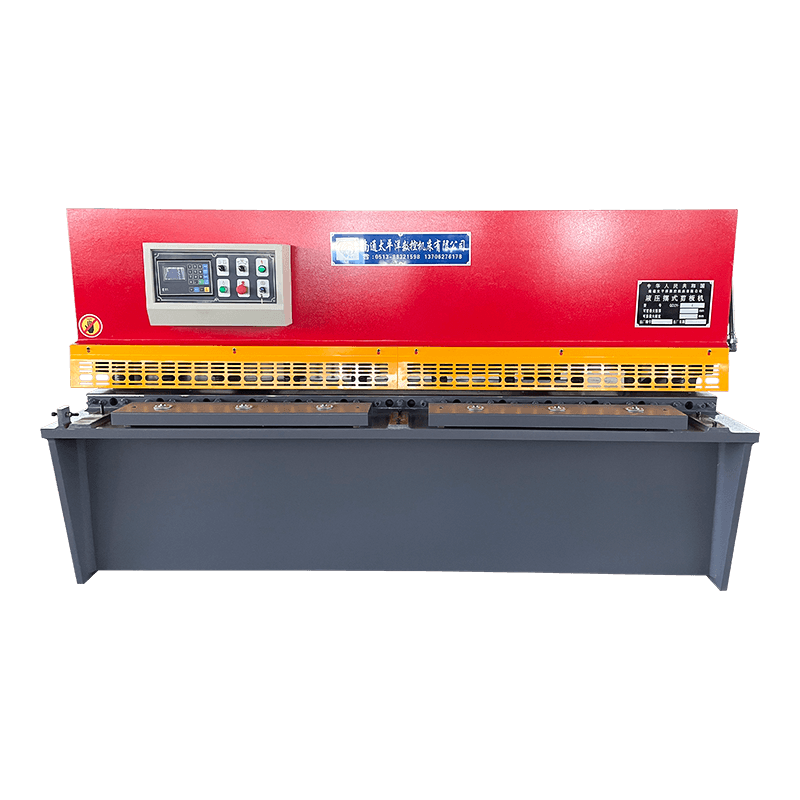

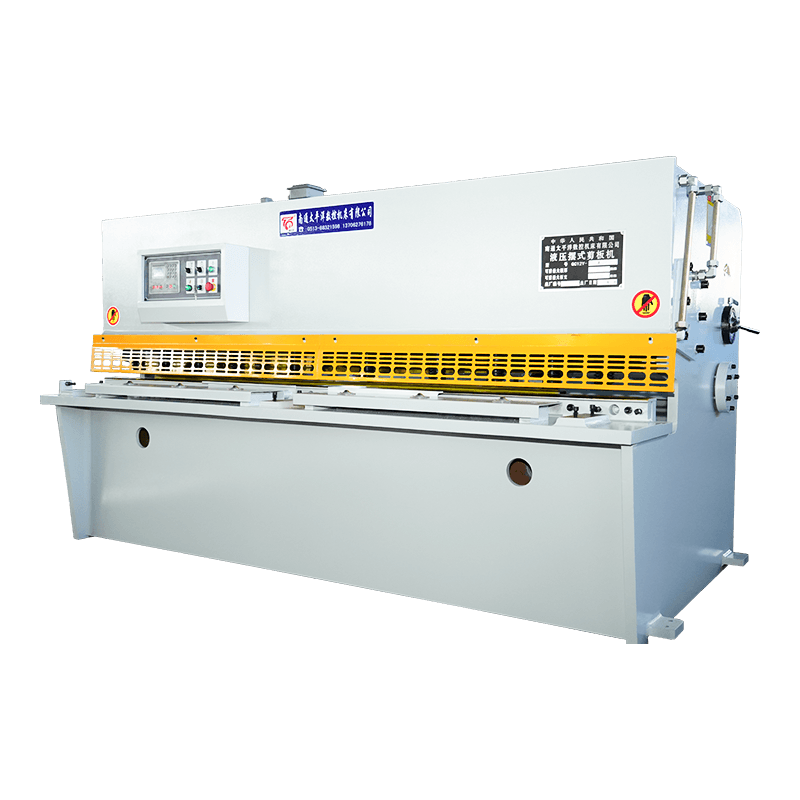

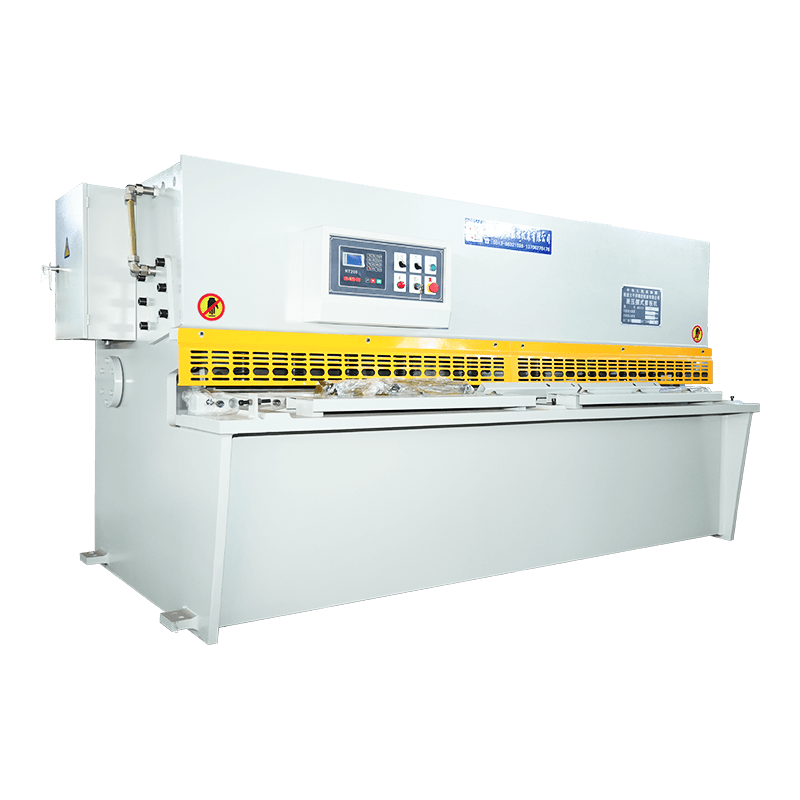

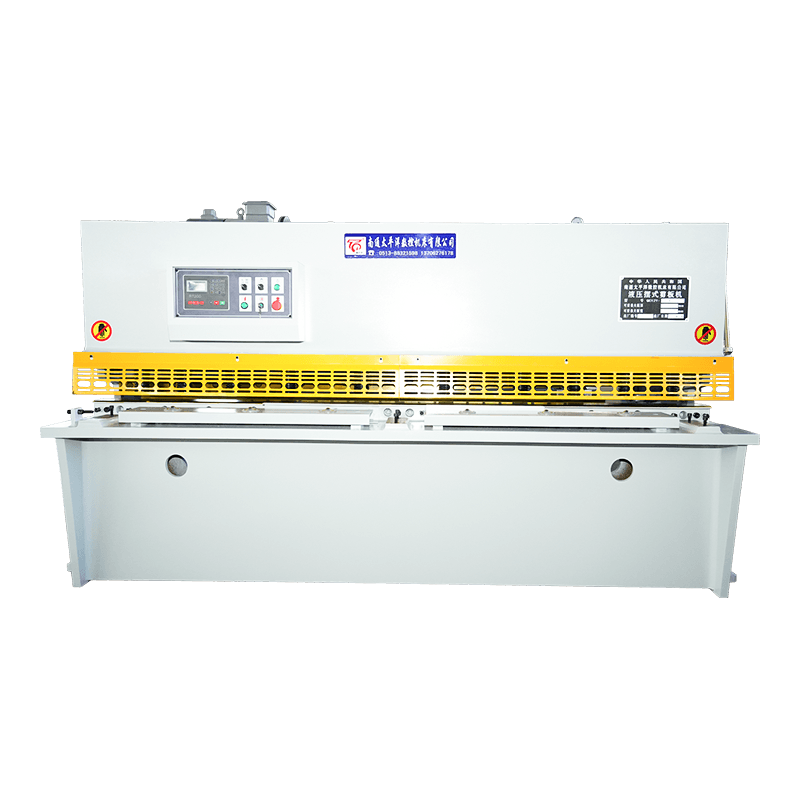

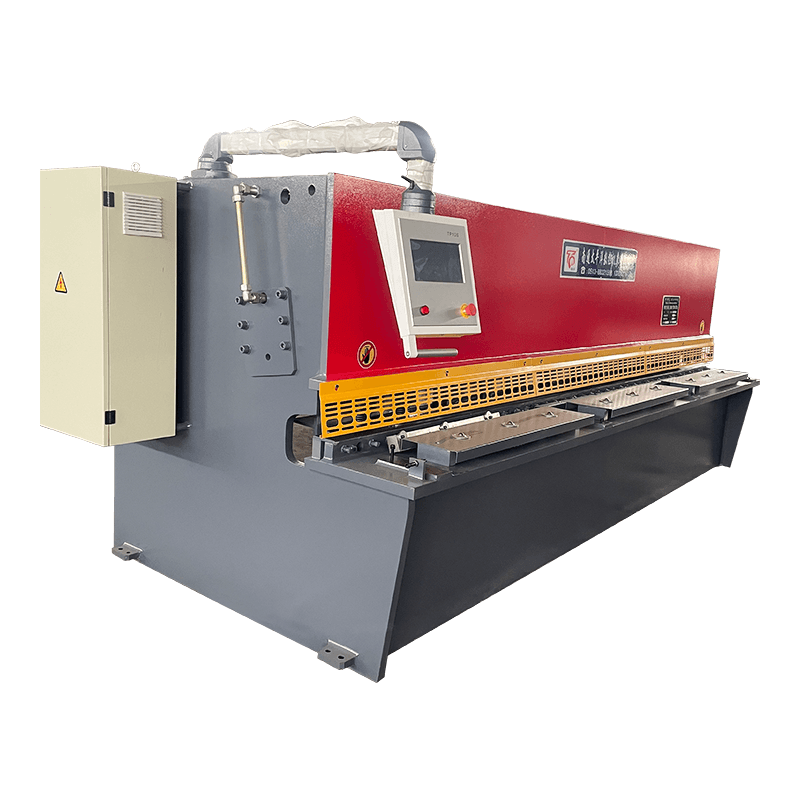

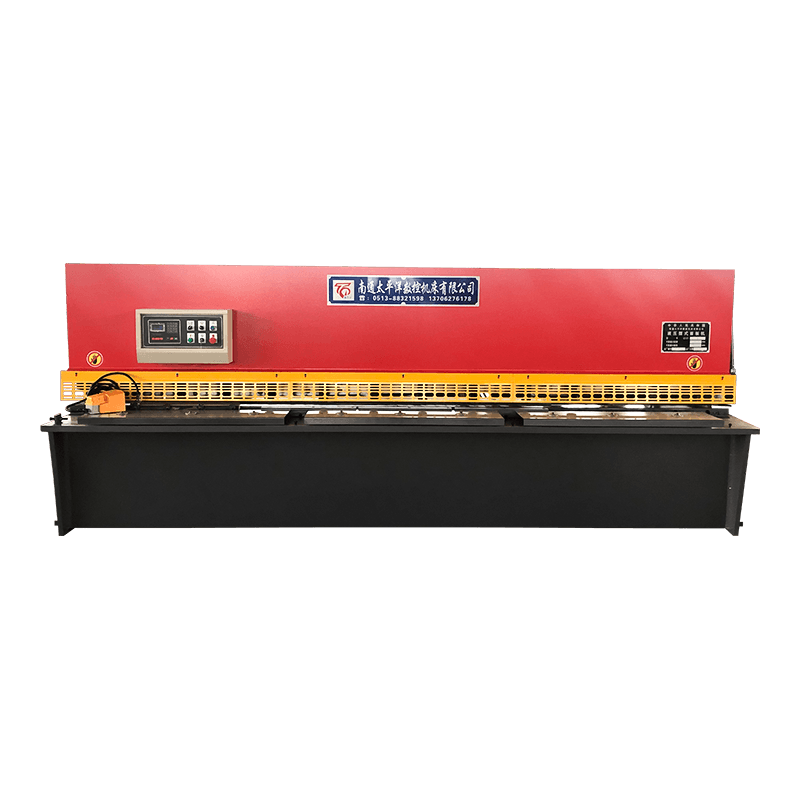

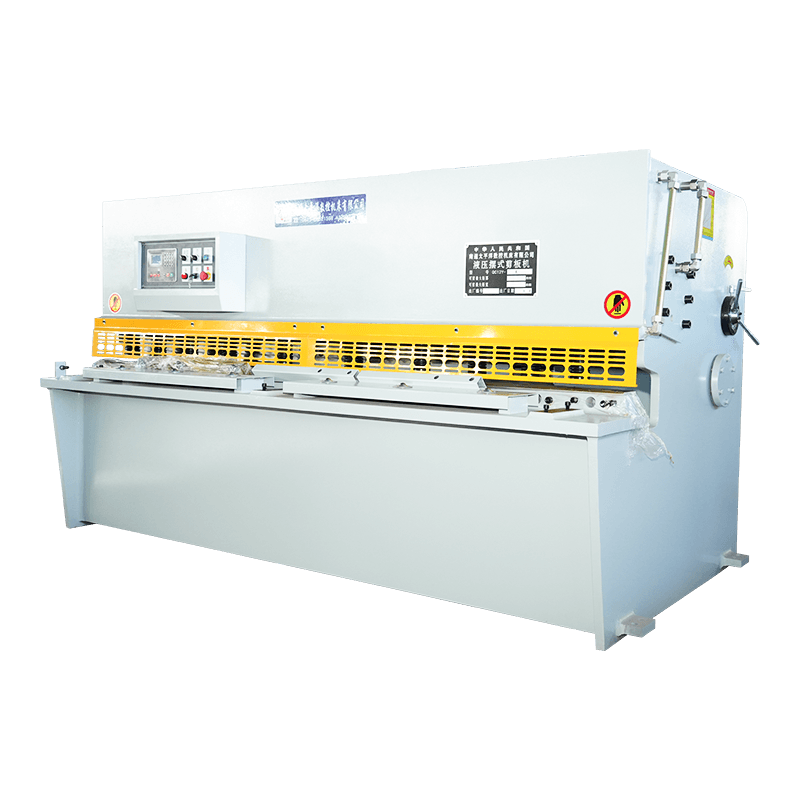

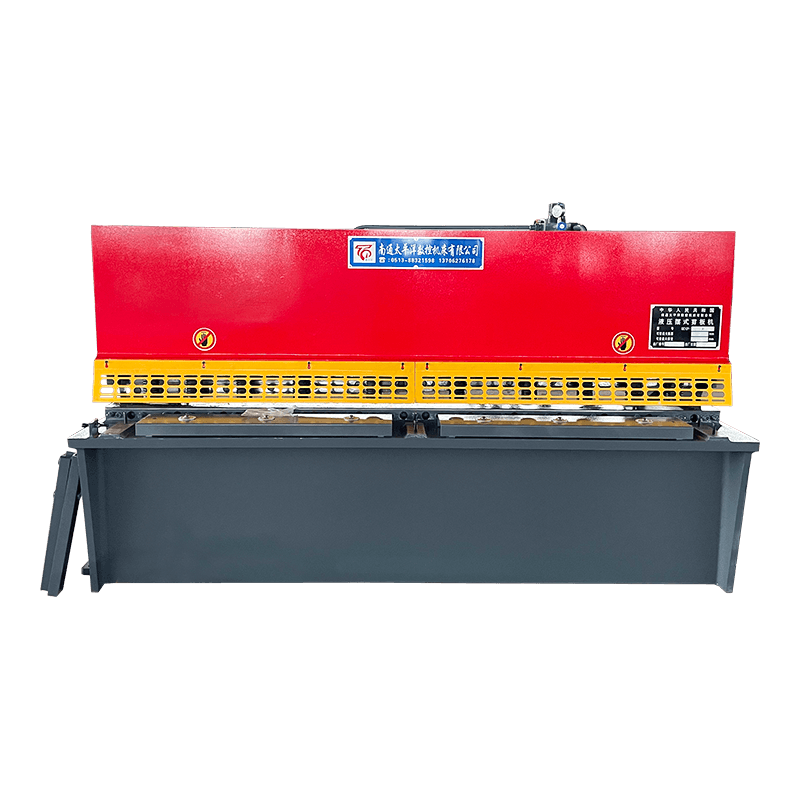

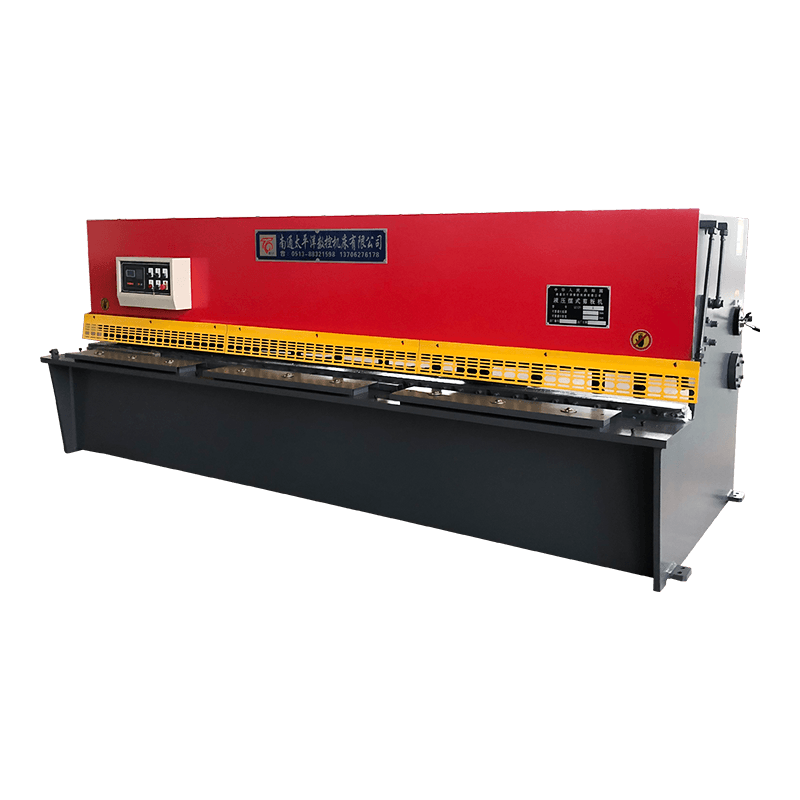

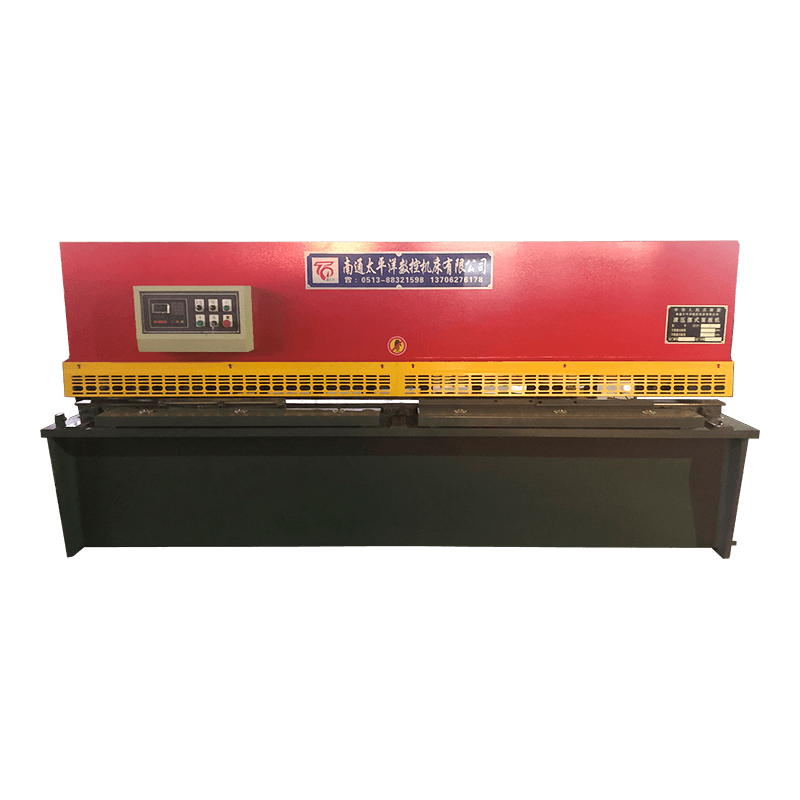

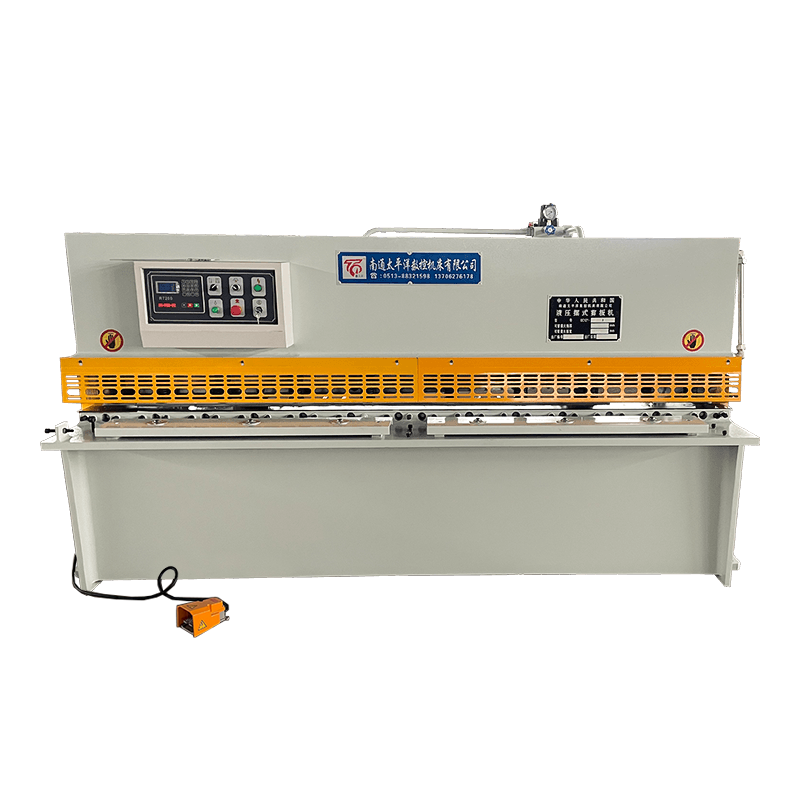

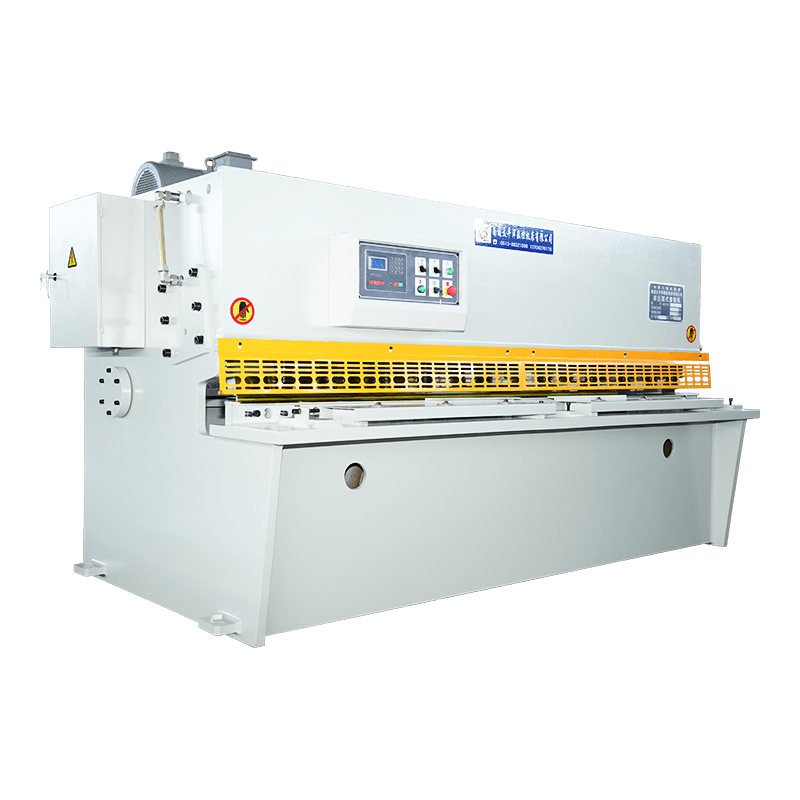

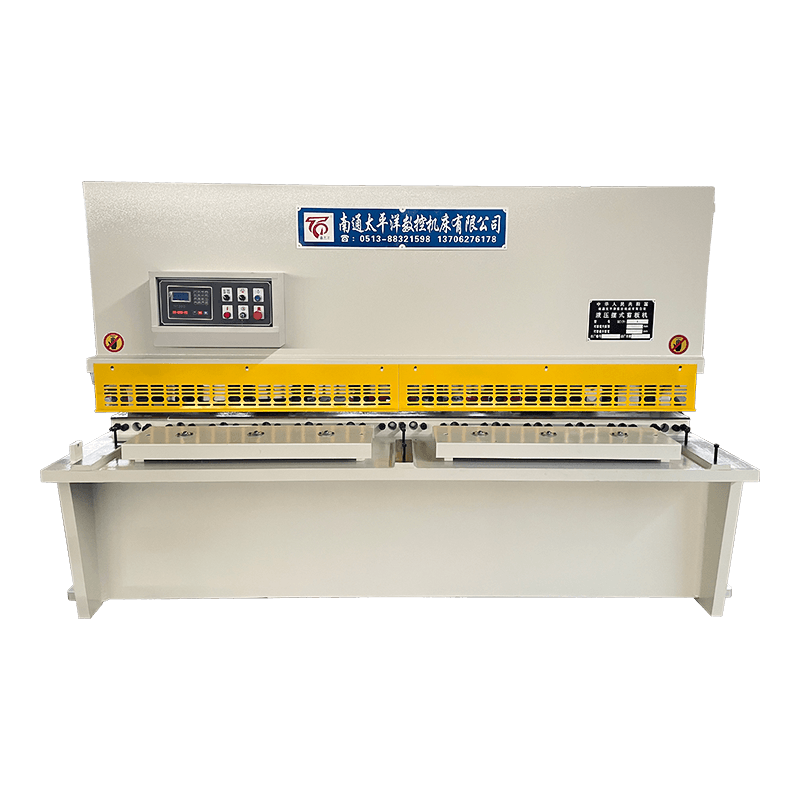

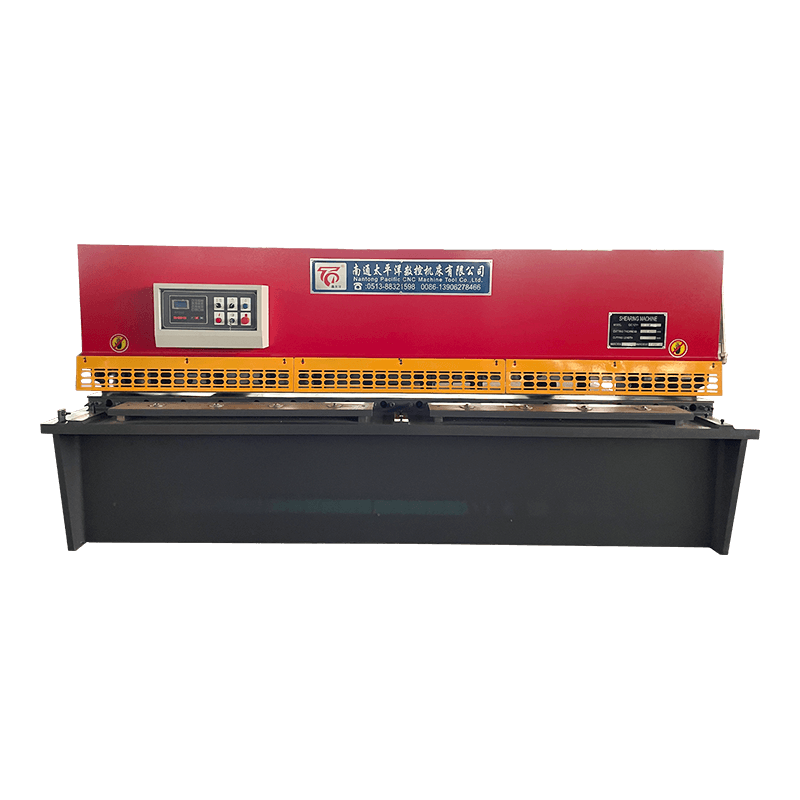

Cesoia a trave oscillante standard/idraulica CNC serie QC12Y/K

La cesoia idraulica a trave oscillante serie QC12Y/K è una soluzione di cesoiatura dei metalli ad alta precisione ampiamente utilizzata nella lavorazione della lamiera, nella fabbricazione dei metalli e nelle industrie manifatturiere. Progettata per il taglio di lastre di acciaio con elevata precisione ed efficienza, questa cesoia idraulica combina prestazioni affidabili con un controllo CNC intuitivo.

Caratteristiche principali
Sistema di arresto posteriore ad alta precisione: Un inverter controlla il motore di arresto posteriore, garantendo che la precisione di posizionamento sia controllata entro 0,05 mm, offrendo lunghezze di taglio costanti per la produzione di massa.

Lama da taglio di alta qualità: Realizzate in acciaio legato 6CrW2Si, le lame offrono eccellente durezza, tenacità e resistenza all'usura, garantendo una lunga durata e risultati di taglio puliti su varie lamiere.

Sistema di controllo CNC: Dotata del controller E21S, la macchina gestisce la corsa dell'arresto posteriore e la corsa della lama di taglio e può memorizzare fino a 40 serie di programmi per l'impostazione rapida di diverse attività di taglio.

Sicurezza e ritorno idraulico: La valvola di troppopieno fornisce protezione da sovraccarico per il sistema idraulico, mentre il portacoltello viene arretrato dall'azoto per corse di ritorno rapide, fluide e affidabili.

Protezione della sicurezza migliorata: L'interruttore a pedale è integrato con una funzione di arresto di emergenza, che fornisce una protezione affidabile contro sporgenze accidentali durante il funzionamento.

Spazio tra le lame regolabile: La regolazione manuale della distanza tra le lame consente agli operatori di regolare con precisione la distanza in base ai diversi spessori del materiale, garantendo una qualità di taglio ottimale.

Posizionamento accurato dell'alimentazione: Il tavolo di supporto anteriore è dotato di un righello che consente agli operatori di individuare con precisione la lunghezza di alimentazione sia per le operazioni manuali che semiautomatiche.

Applicazioni
Questa cesoia a trave oscillante è ideale per il taglio di acciaio al carbonio, acciaio inossidabile, alluminio e altre piastre metalliche in settori quali:

  • Lavorazione lamiera
  • Laboratori di lavorazione dei metalli
  • Produzione automobilistica ed elettrodomestici
  • Produzione di acciaio da costruzione e strutturale

Indagine

Descrizione del prodotto

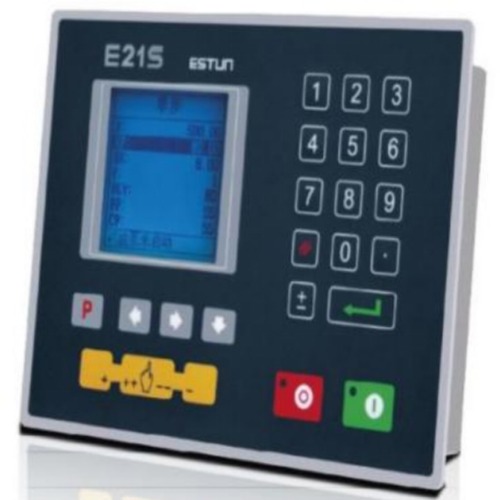

Utilizzando lo speciale dispositivo CNC della cesoia E21-S dell'azienda ESTUN

Questo prodotto ha le seguenti caratteristiche:

Controllo del posizionamento del registro posteriore.
Funzione di posizionamento intelligente.
Funzione di posizionamento unidirezionale e bidirezionale, eliminando efficacemente lo spazio tra le viti.
Funzione di ritiro.
Funzione di ricerca automatica del punto di riferimento.
Funzione di backup e ripristino dei parametri con un solo tasto.
Funzione di insegnamento rapido della posizione.
40 spazi di memorizzazione del programma multi-step, ogni programma ha 25 passaggi.
Funzione di protezione dall'interruzione della corrente.

QC12Y/K-Parametro tecnico

Modello

Tosatura
Spessore
(mm)

Tosatura
Larghezza
(mm)

Colpi
(volte/mm)

Calibro posteriore
Gamma
(mm)

Angolo di inclinazione
(°)

Motore principale
(KW)

Peso
(KG)

Nel complesso
Dimensioni
LXPXA
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30'

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

La descrizione e le specifiche fornite in questo catalogo sono soggette a modifiche senza preavviso.

Contattaci per maggiori dettagli

Non esitare a contattare quEo hai bisogno di noi!

SUBMIT

Di
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other prodotti, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Come professionista China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, La società ha ora la possibilità di progettare, sviluppare e produrre prodotti standard e attrezzature non standard. I prodotti vendono bene in tutto il paese, un gran numero di esportazioni nel sud -est asiatico, in Europa, negli Stati Uniti e nel Medio Oriente. La società copre un'area di oltre 20.000 metri quadrati, con un gruppo di ingegneri e tecnici con ricche apparecchiature professionali, di produzione e test sono complete. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the filiali, fare del nostro meglio per soddisfare le esigenze dei clienti domestici ed stranieri.


Nel mondo di oggi pieno di speranza e opportunità, le macchine utensili del Pacifico e i nostri clienti vanno di pari passo per lo sviluppo comune.

Notizia
Estensione della conoscenza del settore

1. Introduzionea Cesoia a trave oscillante CNC serie QC12Y/K

Lo standard CNC della serie QC12Y/K Cesoia idraulica per trave oscillante è un'attrezzatura per il taglio dei metalli ad alte prestazioni ampiamente utilizzata nelle industrie di lavorazione della lamiera. È progettato per il taglio di piastre in acciaio al carbonio, acciaio inossidabile e alluminio con elevata precisione ed efficienza.

Rispetto alle cesoie meccaniche tradizionali, questa macchina a trave oscillante idraulica CNC migliora l'efficienza di taglio 30%–50% e garantisce la precisione del taglio all'interno ±0,1 mm , rendendolo una scelta affidabile per le moderne industrie manifatturiere.

Nantong Pacific CNC Machine Tool Co., Ltd è un'impresa chiave dell'industria nazionale dei macchinari, situata nella zona di sviluppo economico e tecnologico di Haian, dove l'ambiente è bello e il traffico è conveniente, il che facilita la rapida creazione di comunicazioni tra imprese e clienti. L'azienda è completamente attrezzata, specializzata nella produzione di cesoie, piegatrici, laminatoi, presse idrauliche, punzonatrici e altri prodotti, ampiamente utilizzata in: industria leggera, aviazione, costruzione navale, metallurgia, strumentazione, elettrodomestici, prodotti in acciaio inossidabile, industria dell'edilizia e della decorazione. I nostri prodotti vendono bene sia in patria che all'estero.

2. Caratteristiche principali della cesoia serie QC12Y/K

  • Sistema di controllo dell'inverter: Controlla il motore di arresto posteriore con una precisione entro 0,05 mm.
  • Materiale della lama di alta qualità: Utilizza acciaio 6CrW2Si per prestazioni di taglio di lunga durata.
  • Sistema CNC E21S: Controlla l'arresto posteriore e la corsa di taglio, memorizza fino a 40 programmi.
  • Protezione da sovraccarico: La valvola di troppopieno garantisce la sicurezza del sistema ad alta pressione.
  • Sistema di ritorno dell'azoto: Il portacoltello ritorna in modo fluido e sicuro.
  • Funzione di arresto di emergenza: L'interruttore a pedale garantisce la sicurezza dell'operatore.
  • Manuale Regolazione della distanza tra le lame: Migliora la qualità di taglio per diversi materiali.
  • Supporto anteriore con righello: Garantisce un posizionamento preciso della lunghezza di alimentazione.

3. Principio di funzionamento della cesoia idraulica a trave oscillante

(1) Meccanismo di taglio della trave oscillante

La lama superiore si muove con un movimento ad arco oscillante, garantendo un taglio regolare e continuo. Questo design riduce il consumo energetico di 15%–20% rispetto ai sistemi a ghigliottina.

(2) Sistema di azionamento idraulico

Il sistema idraulico fornisce una pressione stabile per garantire una forza di taglio costante su tutta la lunghezza della lama, supportando spessori fino a Piastre in acciaio da 16 mm .

(3) Integrazione del controllo CNC

Il sistema di controllo E21S automatizza il posizionamento del registro posteriore e la corsa di taglio, migliorando significativamente la produttività e riducendo gli errori dell'operatore.

4. Panoramica dei parametri tecnici

Articolo Specifica Vantaggio
Spessore di taglio 1–16 mm Ampia compatibilità dei materiali
Precisione del calibro posteriore 0,05 mm Posizionamento ad alta precisione
Sistema di controllo CNC E21S Funzionamento programmabile
Specifiche tecniche della cesoia idraulica a trave oscillante QC12Y/K

5. Applicazioni industriali

La serie QC12Y/K è ampiamente utilizzata in:

  • Laboratori di lavorazione dei metalli
  • Industria della costruzione navale
  • Produzione automobilistica
  • Lavorazione dell'acciaio da costruzione

6. Domande frequenti

Q1: Quali materiali possono essere tagliati a macchina QC12Y/K?

Può tagliare in modo efficiente piastre in acciaio al carbonio, acciaio inossidabile e alluminio.

Q2: Qual è il sistema di controllo utilizzato?

Utilizza il sistema CNC E21S, che supporta fino a 40 impostazioni programmabili.

Q3: Qual è il vantaggio principale del design della trave oscillante?

Fornisce un'azione di taglio più fluida e riduce il consumo di energia fino al 20%.
